在玩STM32MP157C-DK2，这个板子只能用SD卡作存储介质，uboot、kernel、rootfs都是放在SD卡里面，对烧录过软件的SD卡里面的数据很感兴趣，这里从不同的方式查看SD卡里面的文件/数据。我正在用着个SD卡是16G的。烧录的系统是ST官方的Starter Package.

在window中用WinHex查看

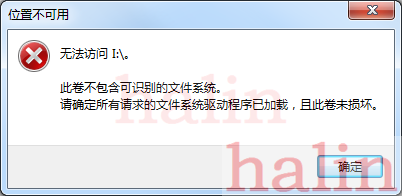

把烧录了固件的SD卡通过读卡器插到Win7，由于window不支持SD卡中的文件系统，不能通过文件管理器打开查看SD卡，在我的电脑上会弹出如下对话框：

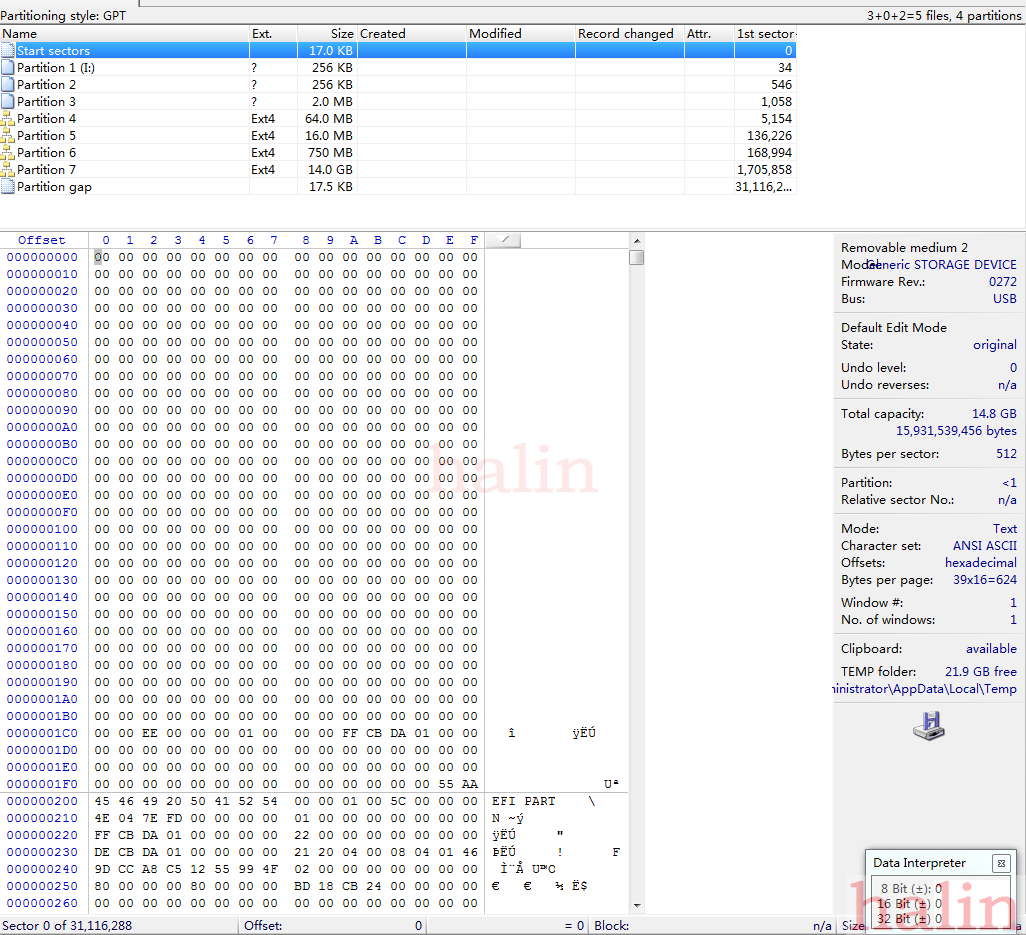

但是可以用WinHex打开，打开后如下：

从上图中可以看到，SD卡被分为了9个区。其中4、5、6、7有文件系统，使用了Ext4格式。

在Linux中通过文件管理器查看

把有固件的SD卡用读卡器接到Linux PC，会有4个磁盘，如下：

正好与win7中用winHex打开，看到的4个Ext4格式的分区对应，

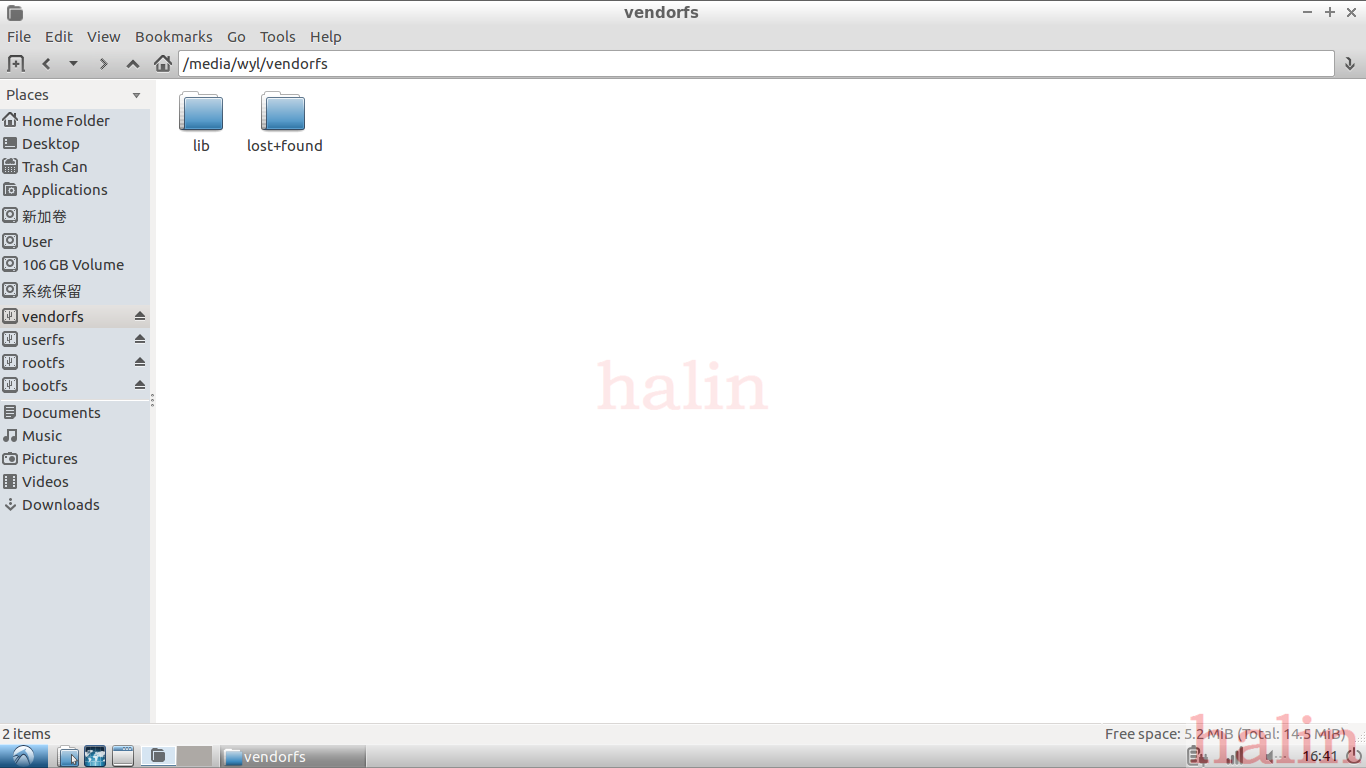

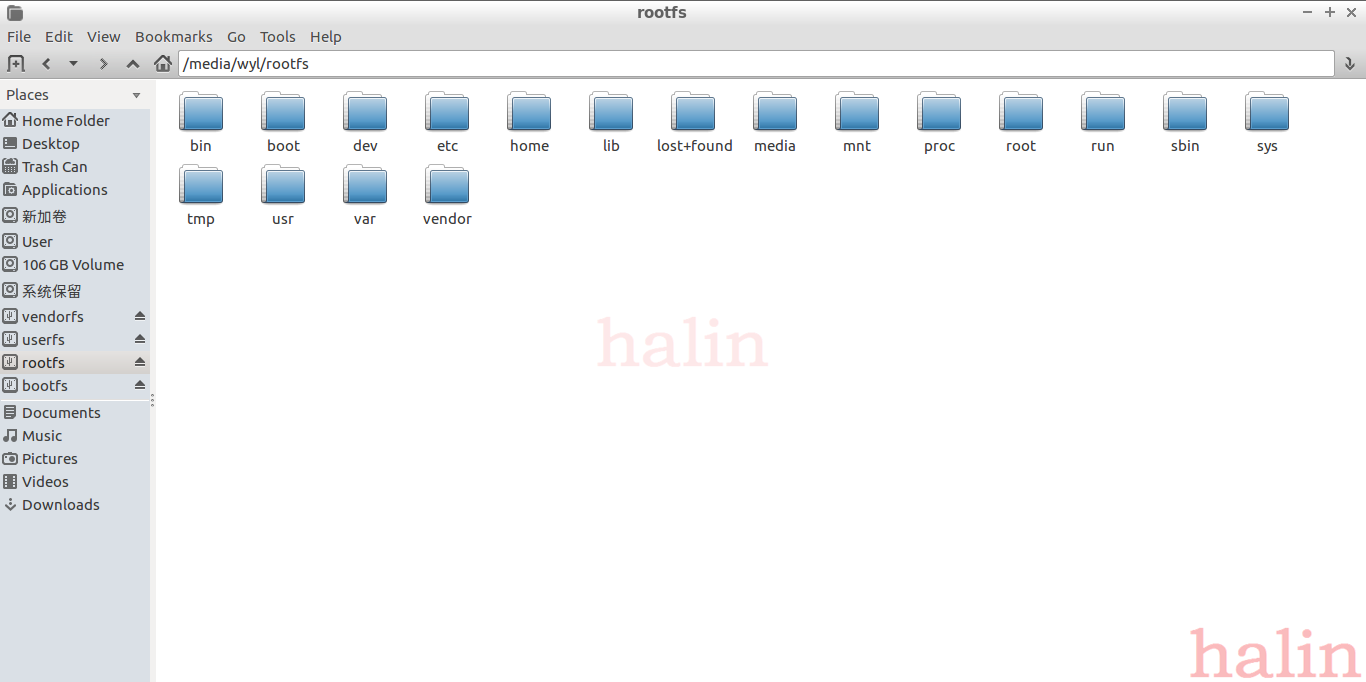

4个分区中的文件为：

GPT

1.启动流程

从SD卡启动的流程：

  1. bootrom 从SD读取二进制数据的FSBL，也就是uboot spl,没有文件系统，
  2. FSBL再从SD卡读取SSBL，uboot部分，也是没有文件系统
  3. FSBL是在DRAM跑的，可是实现比较复杂的应用，所以可以支持文件系统，所以FSBL从SD卡中的分区表读取其他的启动信息根内核，启动内核

那怎么从SD卡中定位FSBL、SSBL？

2.磁盘分区

这个跟磁盘分区有关，STM32MP157用的是GPT分区，在SD卡的前几个分区有SD卡的分区信息，从这些信息可以知道哪些信息存放在哪里，GPT分区结构如下：

GPT分区的分区表：

LBA 0

保护性MBR(Protective MBR)，在磁盘的第一个扇区（LBA 0），Protective MBR 的数据格式如下：

​

STM32MP SD卡中保护性MBR为：

00
00 00 00
ee
00 00 00
01 00 00 00
ff cb da 01

其中0xee值标注了该分区为GPT分区

LBA 1

GPT头，下图是STM32MPU1 SD卡中的LBA 1中的数据：

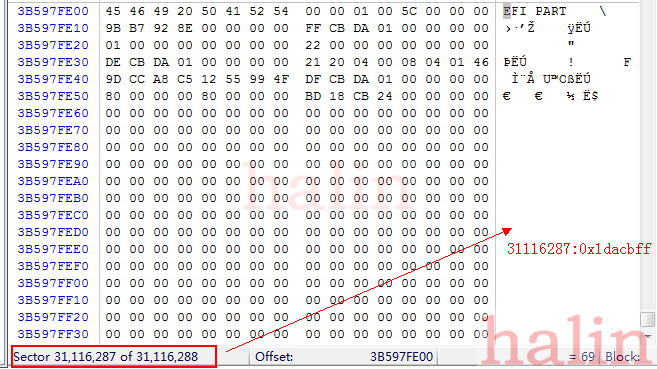

为了减少分区表损坏的风险，GPT在硬盘最后保存了一份分区表的副本。(GPT数据结构在磁盘上存储两次：开始和结束各一次。)

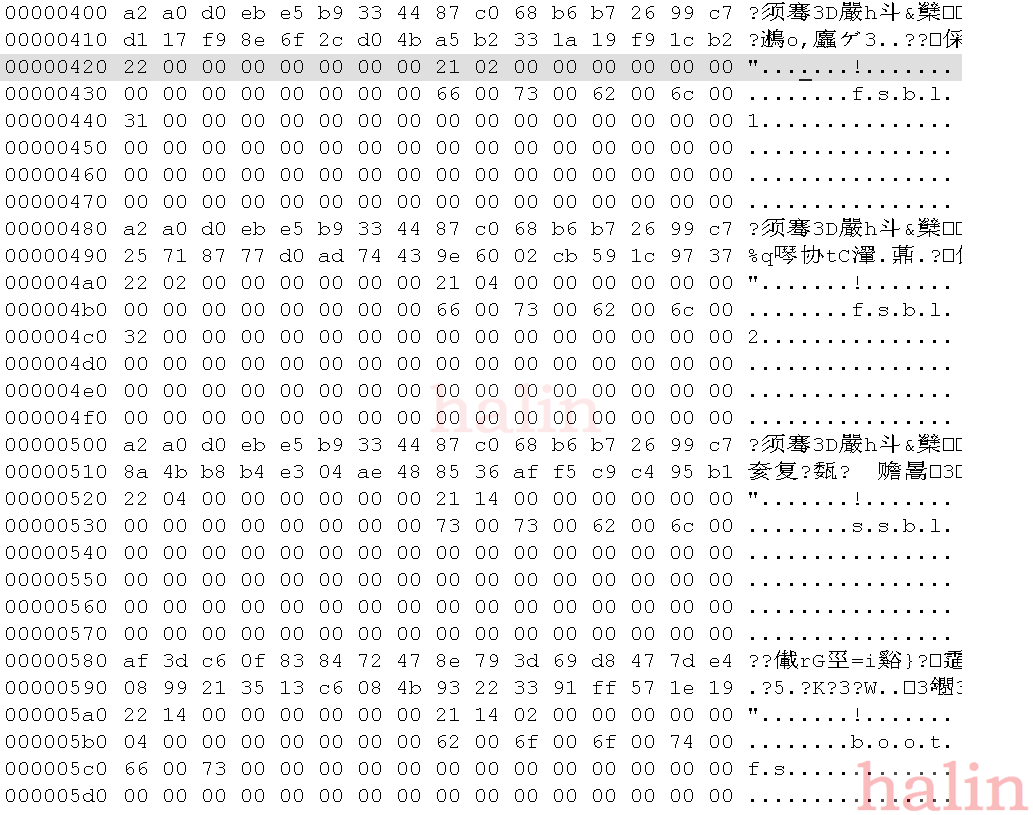

3 分区表项

分区表的格式如下：

参考：
