配置

跟之前用fbtft驱动st7735r一样，先用make menuconfig配置内核，添加fbtft。然后修改设备树，同样是在设备树spi5下添加：

ili9341@0{
    compatible = "adafruit,yx240qv29", "ilitek,ili9341";
    reg = <0>;
    spi-max-frequency = <32000000>;
    buswidth=<8>;
    dc-gpios = <&gpiof 3 GPIO_ACTIVE_HIGH>;
    reset-gpios = <&gpiod 13 GPIO_ACTIVE_HIGH>;
    rotation = <270>;
    bgr;
};

编译，更新板子上的内核跟设备树，启动，屏由白变黑，说明驱动应该是没问题的，看下启动信息中跟fb有关的部分：

root@stm32mp1:~# dmesg | grep "fb"
[    2.091619] fbtft_of_value: buswidth = 8
[    2.416500] graphics fb0: fb_ili9341 frame buffer, 240x320, 150 KiB video memory, 16 KiB buffer memory, fps=20, spi0.0 at 32 MHz

可以看到LCD的相关信息。

简单测试

配置一下，开机的时候显示Linux Logo:

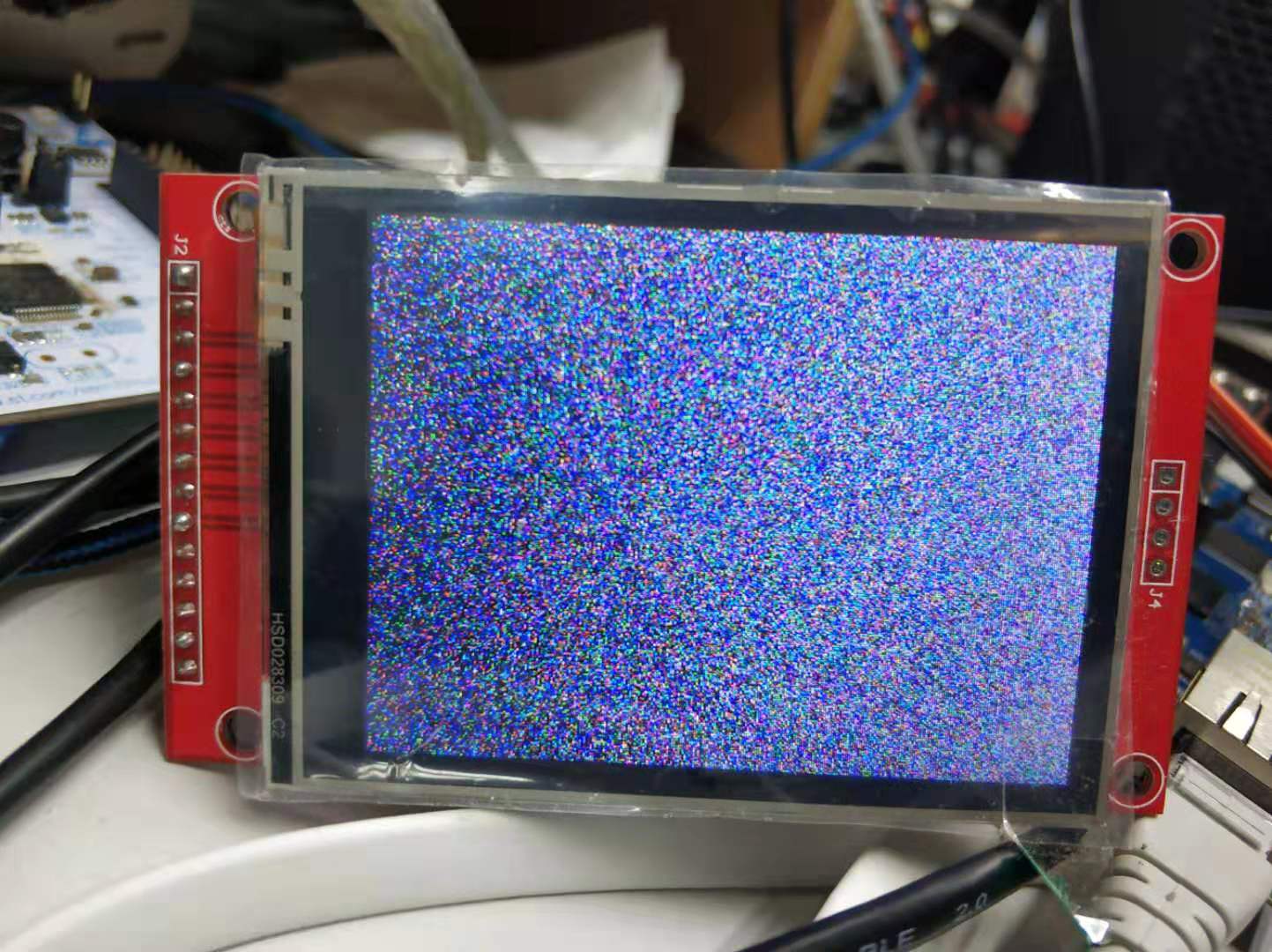

显示随机数：

系统自带工具

在测试过程中，无意中发现系统中自带了framebuffer测试工具：

• 使用fb-test测试

结果如下：

这个工具可以用来测试LCD驱动正不正常

• 使用fb-rect

运行该命令后，LCD上一直都在显示不同尺寸不同颜色的方块：

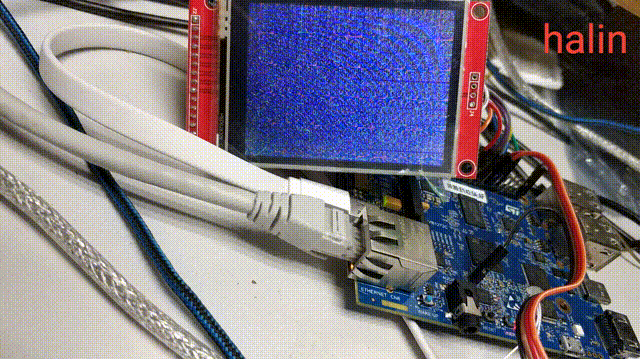

• 使用fb-perf

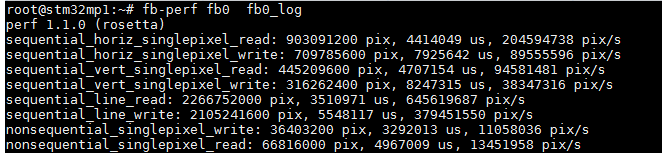

运行结果如下：

littlevgl

littlevgl是一个开源的嵌入式GUI库，详细信息查看官网：https://littlevgl.com/。

littlevgl支持Linux，工程地址为：https://github.com/littlevgl/lv_linux_frame_buffer

首先下载下来：

git clone --recursive https://github.com/littlevgl/lv_linux_frame_buffer.git

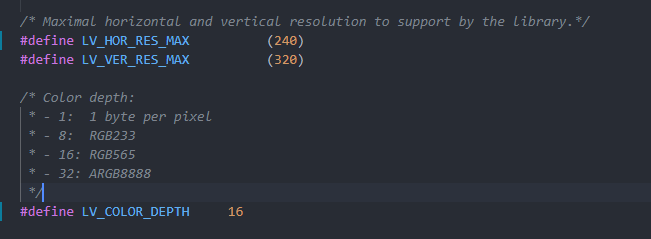

下载下来后，先修改lv_conf.h，以下3个参数需要跟所用LCD一样：

在文件lv_drv_conf.h中，确认程序中所用设备是否为所用设备对应的fb设备，如下图，程序中默认是用fb0，如果不是fb0，需要做相应修改：

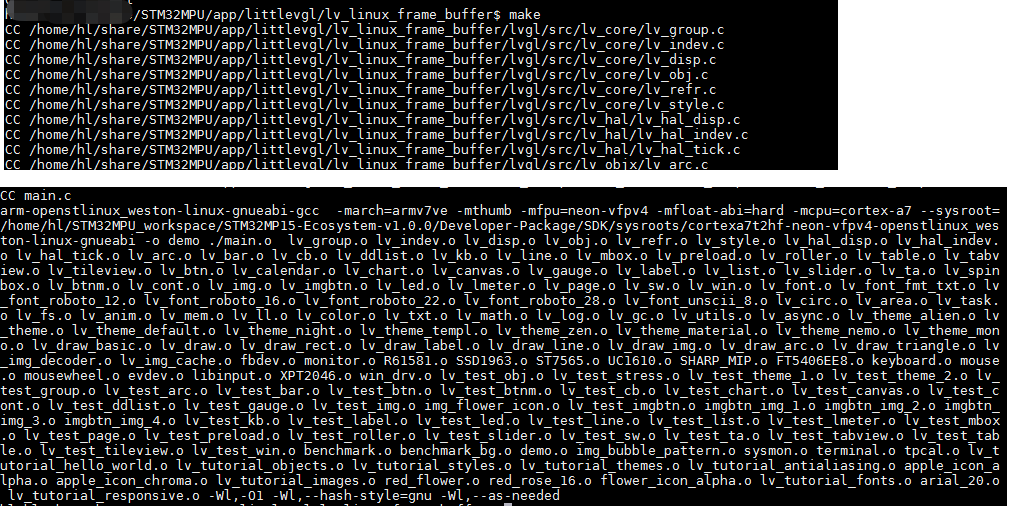

然后直接输入make，编译，编译的部分信息如下：

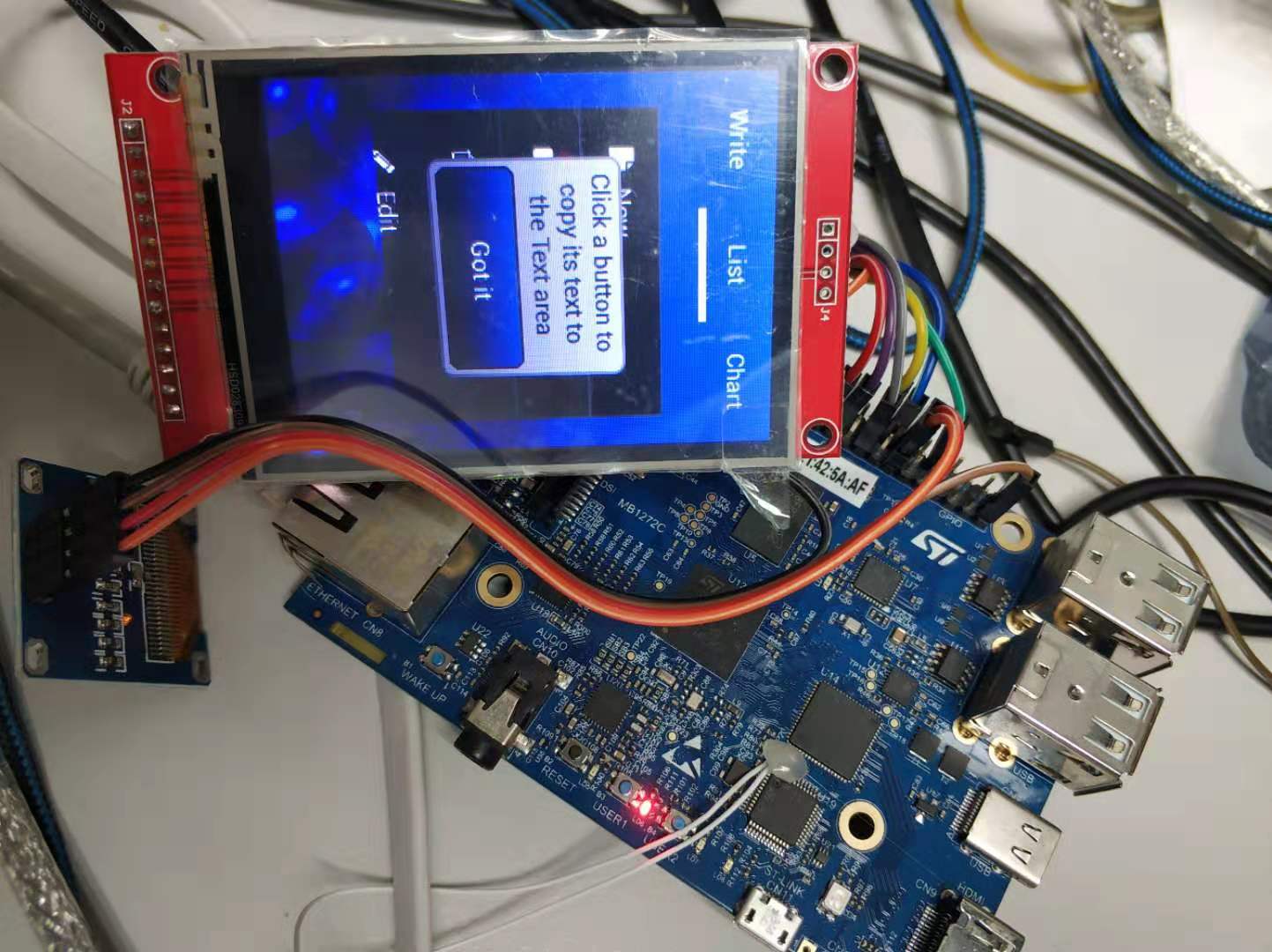

编译完成后把编译出来的可执行文件demo拷贝到STM32MP157c的板子上，并运行结果如下：
